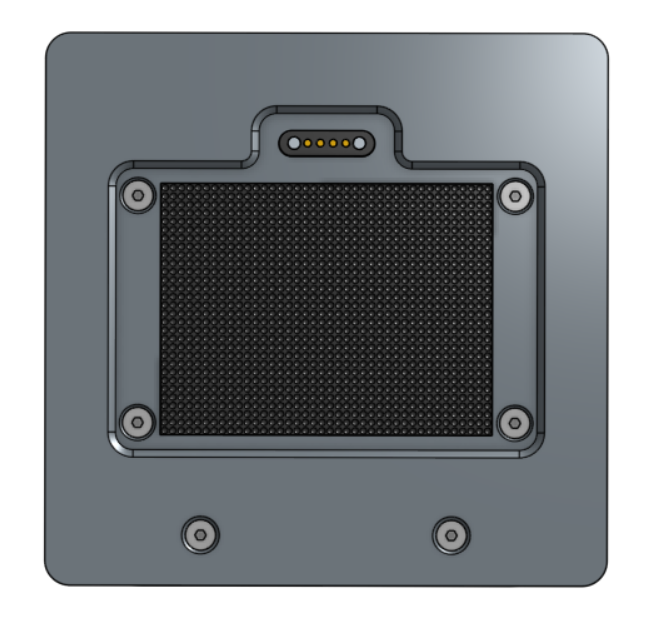

Montage Docking Station
Zusammenbauzeichnung
Abb.: Montage Docking Station
Stückliste
Pos. |
Anzahl |
Bezeichnung |
Material |
Bezugsquelle |
|---|---|---|---|---|
1 |
1 |
Adapter Palte |
ABS / ASA |
|
2 |
1 |
Backside Case |
ABS / ASA |
|
3 |
1 |
Stand |
ABS / ASA |
|
5 |
1 |
Magnet Dock |
4 pol. |
|
7 |
1 |
Velcro D 3 mm |
50 x 40 mm |
|
8 |
6 |
M3x6 |
Stahl/Nickel |
Montageanleitung
Die Montage der Docking Station erfolgt nach der Montageanleitung in folgender Reihenfolge:
- Gehäuseteile drucken
Die Gehäuseteile lassen sich mit einem gewöhnlichen 3D-Drucker drucken. Verwenden Sie folgende Einstellungen:
0.4 mm Düse
Wanddicke 1 mm
Wanddicke der Ober- und Unterseite 1 mm
Füllgrad 30 %
Support eingeschaltet
- Magnet Dock mit Heißkleber in Rückwand einkleben
Darauf achten, dass der Magnet Dock mittig sitzt und mit reichlich Heißkleber umschlossen ist, Darauf achten, dass kein Heißkleber nach außen dringt. Gegebenenfalls überschüssigen Heißkleber entfernen.
Lötpunkt
Aderfarbe
Bauteil
Pin 1
rot, 5 V
Magnet Dock
Pin 2
weiß, D-
Magnet Dock
Pin 3
gelb, D+
Magnet Dock
Pin 4
schwarz
Magnet Dock
Warnung
Achten Sie beim Einkleben des Magnet Docks auf die richtige Orientierung. Sie muss passig zum Gegenstück im OBP40 sein. Wenn Sie mehrere OBP40 mit Docking-Station nutzen möchten, müssen alle Kontakte in der selben Orientierung eingebaut sein, damit die unterschiedlichen Geräte alle in der Docking-Station geladen werden können.
Abb.: Ausrichtung der beiden Magnet-Dock-Teile
Abb.: Magnet-Dock in Halteplatte
- Klettband auf 50 x 40 mm zuschneiden und in Vertiefung der Rückwand einkleben
Das Klettband so einkleben, dass es nicht an den Kanten übersteht und vollständig in der Vertiefung ist.
- Kunststoffteile mit Schrauben M3 verbinden
Hinweis
Wenn Sie die Schrauben erneut hereinschrauben wollen, drehen sie die Schrauben zuerst nach links bis das Gewinde spürbar einrastet und ziehen erst danach die Schraube rechts herum an. So vermeiden Sie eine Beschädigung des Gewindes.
