Technische Daten
Funktionen
Mobiles E-Paper Display (tageslichttauglich)
Numerische Anzeigeseiten für 1, 2, 3 und 4 Werte (Werte frei wählbar)
Grafische Anzeigeseiten (feste Werte)
Trendanzeige für Werte
1 Auswahlrad mit Drucktaster und 2 Auswahltasten
Magnet-Dock für Stromversorgung über Pogo-Pins
Magnet- und Kletthalterung
USB-Dockingstation zum Laden und zum Datenaustausch
NMEA2000 (über Hardwareerweiterung)
NMEA0183 (über WiFi oder über Hardwareerweiterung)
NMEA2000/NMEA0183 Gateway (bidirektional)
I2C (über Erweiterungsport)
1Wire (über Erweiterungsport)
USB-C (OTG, Debug, NMEA0183)
WiFi 2.4GHz (HTTP, TCP, UDP)
Bluetooth (aktuell ungenutzt)
LiPo-Akku-Tiefentladeschutz < 3,65V (erfordert LiPo-Akku)
Low Power Modus (Deep Sleep)
Vergleich OBP40 / OBP60
Funktion |
OBP40 |
OBP60 |
|---|---|---|
e-Paper-Display |
X |
X |
Flash-Speicher [MB] |
8 |
16 |
12V-Stromversorgung |
X |
|
LiPo-Akku |
X |
|
Backup-Batterie |
X |
|
USB-Stromversorgung |
X |
X |
Wasserdichtes Gehäuse |
X |
|
Außenanwendung möglich |
X |
|
Display-Schutzscheibe |
X |
|
Display-Beleuchtung |
X |
|
Display-Schutzfilter |
X |
|
Flash-LED |
X |
|
Buzzer |
X |
|
Echtzeituhr |
X |
|
GPS-Empfänger |
X |
|
Umweltsensor |
X |
|
Tastenanzahl |
3 |
6 |
Wischgesten |
X |
|
Auswahlrad |
X |
|
Reset-Taster |
X |
X |
Flash-Taster |
X |
|
WiFi 2.4 GHz |
X |
X |
Bluetooth 4.0 |
X |
X |
NMEA0183 isoliert |
X |
|
NMEA2000 isoliert |
X |
|
I2C isoliert |
O |
X |
1Wire |
X |
X |
Schutzklasse |
IP20 |
IP65 |
CE-Zertifizierung |
X |
O: nicht isoliert

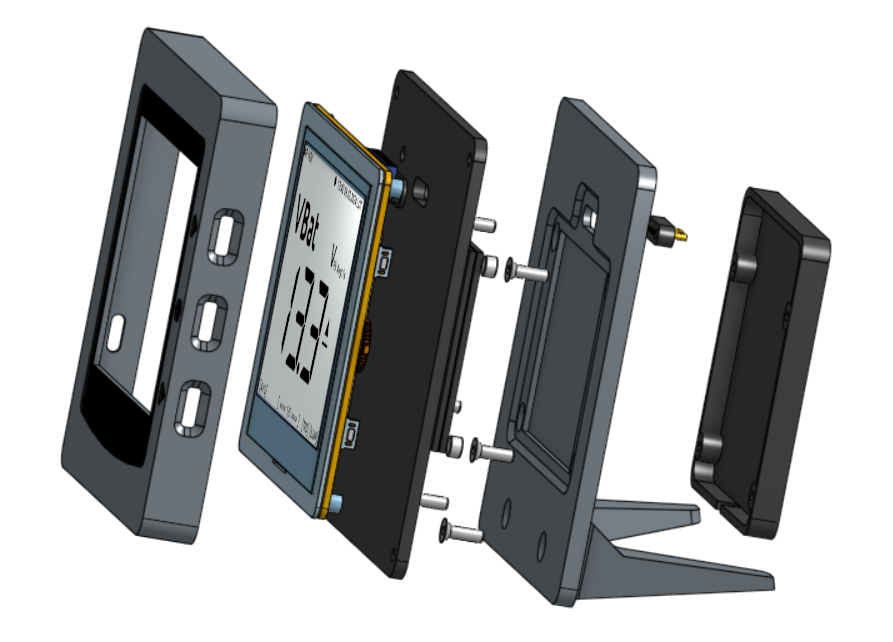

Aufbau
Spezifikation
Versorgungsspannung |
5 V, 1 A, USB-C, Magnet Dock |
Stromverbrauch |
0.5…3.5 W, typisch 0,5 W |
Prozessor |
ESP32-S3, Dual Core |
Clock Speed |
80, 160, 240 MHz |
RAM |
512 kB |
Flash |
8 MB |
PSRAM |
8 MB |
Displaygröße |
400 x 300 pix, 120 dpi |
Refreshrate |
1 Hz |
Tasten |
mechan. Springfedertaster |
Akkutyp (optional) |
LiPo, 3,7V, 1200 mAh |
Ladezeit über USB |
ca. 2,5 h bei 600 mA |
Nutzungsdauer |
ca. 8,8 h bei Volllast |
Sleepdauer |
ca. 1,3 Jahre bei 1200 mAh |
Schutzgrad |
IP20 |
Abmessungen |
110 x 112 x 22 mm |
Gewicht |
110 g |
Anschlussbelegung
Abb.: USB-Port
Abb.: Platinen-Anschlussbelegung CrowPanel 4.2 (Elecrow)
GPIO-Erweiterungsport
Oben |
Funktion |
Unten |
Funktion |
|---|---|---|---|
GPOI8 |
0183 Dir |
GPIO3 |
Analog In |
GPOI14 |
0183 RX |
GPIO9 |
0183 TX |
GPOI16 |
CAN RX |
GPIO15 |
CAN TX |
GPOI18 |
Buzzer |
GPIO17 |
1Wire |
GPOI20 |
GPS TX |
GPIO19 |
GPS RX |
GPOI38 |
I2C SCL |
GPIO21 |
I2C SDA |
3V3 |
3.3V |
GND |
Masse |
3V3 |
3.3V |
GND |
Masse |
3V3 |
3.3V |
GND |
Masse |
3V3 |
3.3V |
GND |
Masse |
Warnung
Die Anschlüsse des Erweiterungsports sind nicht geschützt. Spannungen keiner 0 V und größer 3.3V können den Prozessor bei Nichtbeachtung der zulässigen Grenzwerte irreparabel beschädigen. Konsultieren Sie das technische Handbuch zum ESP32-S3 und zum ESP32-S3 WROOM, bevor Sie Zusatzhardware am Erweiterungsport anschließen.
Schaltplan
Maßbilder
Nutzbare und konvertierbare Telegramme
- NMEA0183
AIVDM, AIVDO, DBK, DBS, DBT, DPT, GGA, GLL, GSA, GSV, HDG, HDM, HDT, MTW, MWD, MWV, RMB, RMC, ROT, RSA, VHW, VTG, VWR, XDR, XTE, ZDA
- NMEA2000
126992, 127245, 127250, 127251, 127257, 127258, 127488, 127489, 127505, 127508, 128259, 128267, 128275, 129025, 129026, 129029, 129033, 129038, 129039, 129283, 129284, 129539, 129540, 129794, 129809, 129810, 130306, 130310, 130311, 130312, 130313, 130314, 130316
Nutzbare I2C-Sensorik
- Umgebungssensoren
BMP085, BMP180, BMP280, BME280, SHT20, HTU21
- Spannungs- und Stromsensoren
INA226, INA219 (in Vorbereitung)
- Winkelsensoren
AS5600, MT6701 (in Vorbereitung)
- Port-Erweiterungen
PCF8574 (in Vorbereitung)
- Echtzeit-Uhren
DS1388
Nutzbare 1Wire-Sensorik
- Temperatursensoren
DS18B20
